发布时间：2019-07
模块是迅远科技潜心研发的高性能超高频读写模块，最大输出功率可达到+30dBm，配合8dBi增益天线，读取距离在20m以上，并可实现大于400tags/s的标签识别率。本模块是基于IMPINJ 第二代射频芯片R2000设计的四通道超高频读写模块，专为高挑战性RFID应用环境而设计的高性能UHF RFID读写模块，能为客户提供了业界前所未有的读写性能。本模块经过大量测试和长时间不间断工作（连续180天）等验证，其稳定性、可靠性完全能满足对其的使用需求。同时载四路MMCX天线接口，提供功能丰富的标准化SDK开发包，用户可以在短时间内根据项目需求开发出高性能读写器设备。
模块适用于仓储、物流、服装、生产线管理等对RFID密集读取性能要求较高，更有挑战性的应用环境。

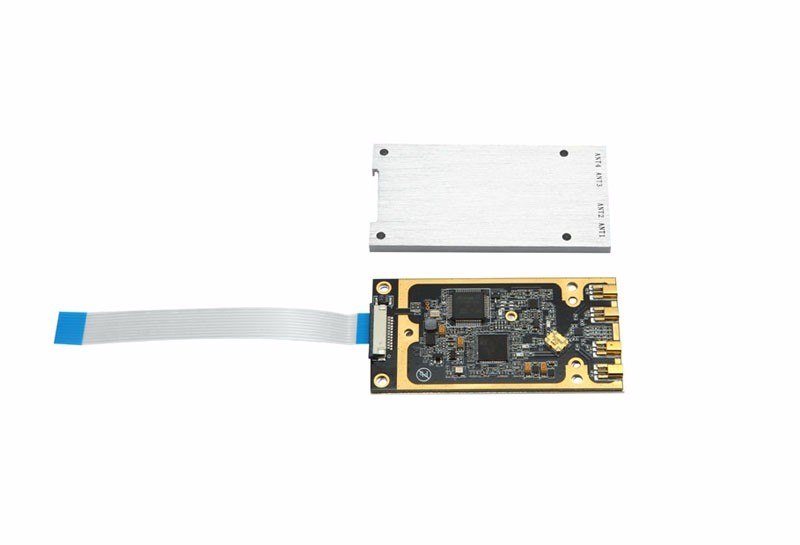

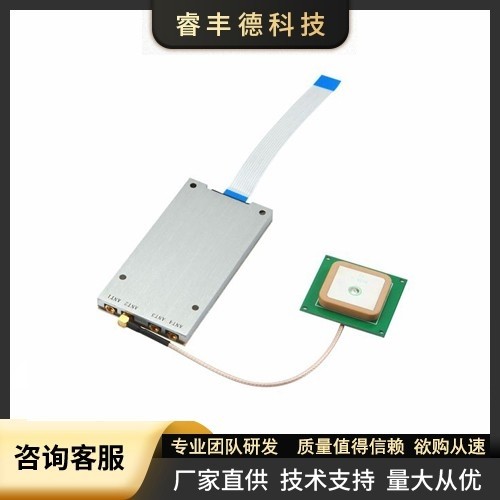

RFD-2240高性能超高频读写模块最大输出功率可达到+30dBm，配合8dBi增益天线，读取距离在20m以上，并可实现大于400tags/s的标签
识别率。本模块是基于IMPINJ 第二代射频芯片R2000设计的四通道超高频读写模块，专为高挑战性RFID应用环境而设计的高性能UHF RFID读写
模块，能为客户提供了业界前所未有的读写性能。本模块经过大量测试和长时间不间断工作（连续180天）等验证，其稳定性、可靠性完全能满
足对其的使用需求。同时，M2240搭载四路MMCX天线接口，提供功能丰富的标准化SDK开发包，用户可以在短时间内根据项目需求开发出高性
能读写器设备。
2.产品技术参数
名称 | 规格参数 | 备注 |
射频芯片 | 英频杰Indy R2000 | |
空中接口协议 | EPCglobal UHF Class 1 Gen 2/ISO 18000-6C | |
工作频率 | 840～960MHz（默认频段920～925MHz） | |
支持区域 | 中国，欧洲，美国，韩国，日本，台湾…… | |
工作电压 | DC3.7-5.0V | 直流供电 |
峰值工作电流 | 1.5A | 5V供电，发射功率在30dBm状态下测试 |
待机电流 | ≤50mA | 5V供电时测试 |
休眠电流 | ≤1mA | 5V供电时测试 |
射频端口最大输出功率 | 1W(30dBm) | |
工作温度 | -25℃～+65℃ | |
工作湿度 | ≤95%（+25℃） | |
储存温度 | -30℃～+70℃ | |
最大接收灵敏度 | -82dBm | |
天线接口阻抗 | 50Ω | |
串口通信参数 | 波特率可调（默认115200bps）,奇偶位：无，数据位：8位，停止位：1位 | |
功率输出设置 | 5～30dBm可调/可调最小间隔为1dBm（默认30dBm） | |
DRM模式 | 支持 | |
RSSI | 支持 | |
高温自动保护功能 | 支持 | |
电源使能 | 支持 | |
GPIO接口 | 支持 | |

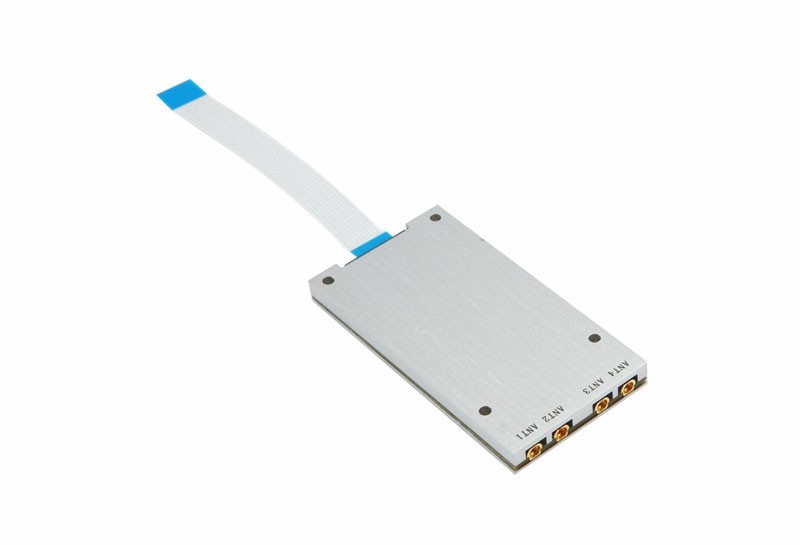

天线接口 | 4个MMCX | M2240工作天线默认为天线1 天线参数可配置：工作天线、工作时间、间隔时间等。 |

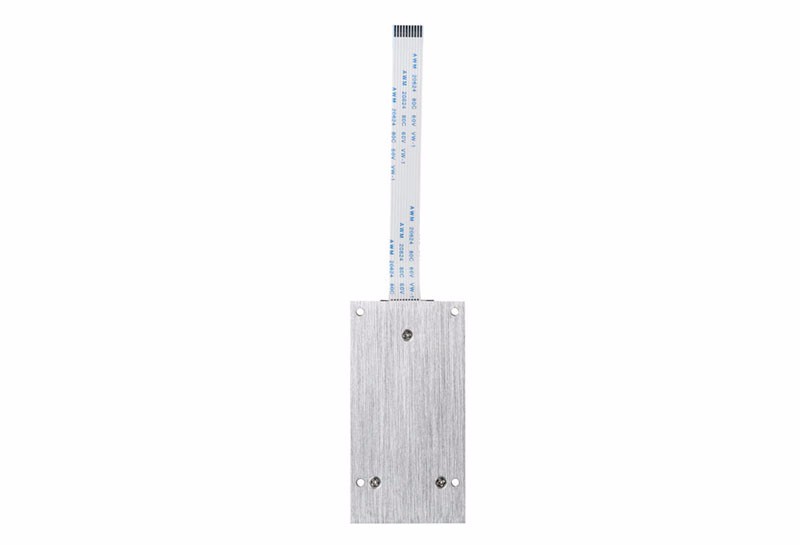

FPC接口 | 10PIN/1.0mm/上接 | 详细参数请参考第3页 |

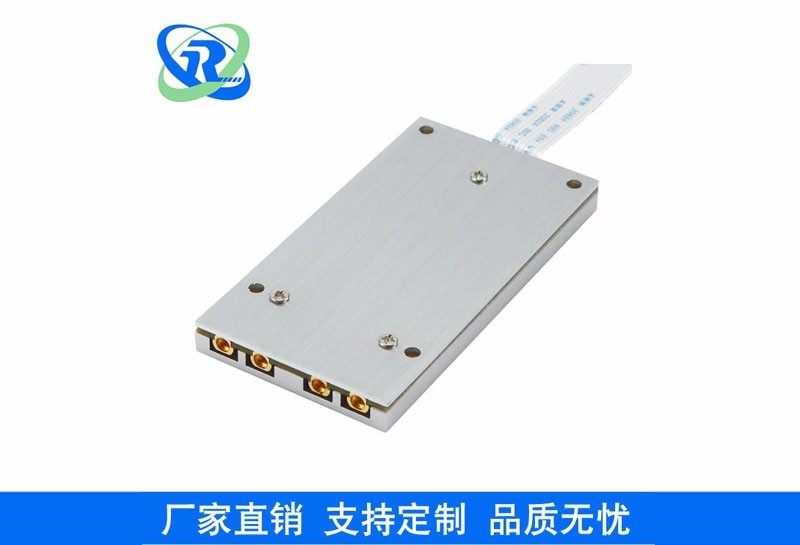

外观尺寸 | 76.5*40.5*7.8MM | 铝合金散热外壳 |
可选开发板套件 | 本公司为M2240模块开发有相应的开发板套件，配上超高频演示软件DEMO，客户可方便、快速地熟悉、使用RFD2240模块，并进行相关的硬、软件开发，缩短开发周期。 M2240开发板外围接口：RS-232。 开发板套件包括：M2240 +开发板1套、12V电源适配器1个、接口连接线1根。开发板尺寸：22.0×12.0×3.5CM。 注：开发板相关配置须另购。 |
|
3.产品接口定义
管脚 | 名称 | 描术 | 备注 |
1 | UART TX | 串行接口发送，TTL电平，低电平为0V，高电平为3.3V | |
2 | UART RX | 串行接口接收，TTL电平，低电平为0V,高电平为3.3V～5.0V | |
3 | GPIO3 | 此GPIO只输出不可输入，输出高电平为3.3V，低电平为0V。（默认输出电平为低电平0V） | |
4 | GPIO2 | 此GPIO只输出不可输入，输出高电平为3.3V，低电平为0V。（默认输出电平为低电平0V） | |
5 | GPIO1 | 此GPIO只输出不可输入，输出高电平为3.3V，低电平为0V。（默认输出电平为低电平0V） | |
6 | P_EN | 模块电源使能，此管脚默认为高电平5V，当外部接入低电平（0V）时，M2240模块进入休眠状态。 | |
7 | GND | GND | |
8 | GND | GND | |
9 | VCC | 直流供电，输入电压为5.0V，M2240最大工作电流为1.5A，故在设计电路时应考虑给其足够的供电电流。 | |
10 | VCC | 直流供电，输入电压为5.0V，M2240最大工作电流为1.5A，故在设计电路时应考虑给其足够的供电电流。 |
注：10PIN连接器，间距为1.0MM，上接型。
